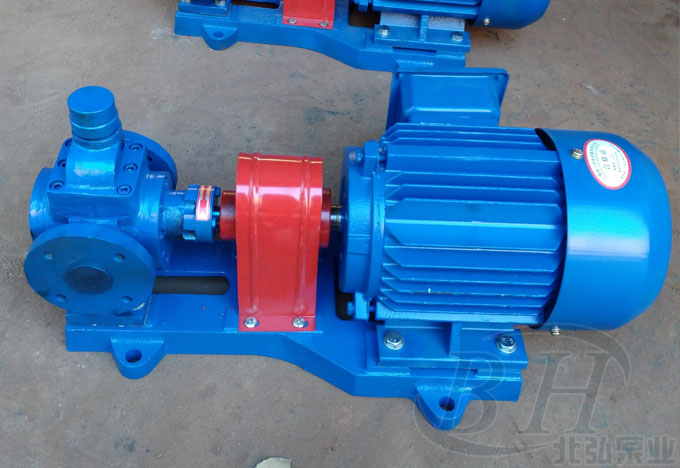

YCB3.3/0.6圆弧齿轮泵,流量3.3m3/h排出压力0.6Mpa,吸入真空高度4米,口径DN40,配用电机功率Y100L-6。

YCB3.3/0.6圆弧齿轮泵结构
YCB3.3/0.6圆弧齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无因液现象，噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域。

YCB圆弧泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)，温度在200℃以下的具有润滑性的油料。

YCB圆弧泵采用输送泵的连续接触齿轮，即双圆弧加正弦曲线复合成齿形，可淘汰渐开线齿轮输送泵。圆弧齿轮在两啮合齿廓间为一点连续接触，不会产生困油现象，解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具效率高、噪声低，并具有良好的节能效果。

YCB3.3/0.6圆弧齿轮泵设有安全阀作为超载?；?，安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作，需要时可在管路上另行安装。

YCB3.3/0.6圆弧齿轮泵轴端密封设计为两种形式，一种为机械密封，一种是填料密封，可根据具体使用情况和用户要求确定。

YCB3.3/0.6圆弧齿轮泵应用
在输油系统中可用作传输，增压泵;
在燃油系统中可用作输送，加压，喷射的燃油泵;
在液压传动系统中可用作提供液压动力的液压泵;
在一切工业领域中，均可作润滑油泵用。

YCB圆弧齿轮泵产品安装

1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏齿轮和泵体。
2、安装时管路理量不允许加在YCB圆弧齿轮泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。

YCB圆弧齿轮泵运行维护的方法：
（1）启动前检查全部管路法兰，接头的密封性。
（2）盘动联轴器，无摩擦及碰撞声音。
（3）首次启动应向泵内注入输送液体。
（4）启动前应全开吸入和排出管路中的阀门，严禁闭阀启动。
（5）验证电机转动方向后，启动电机。

YCB圆弧齿轮泵性能参数表
